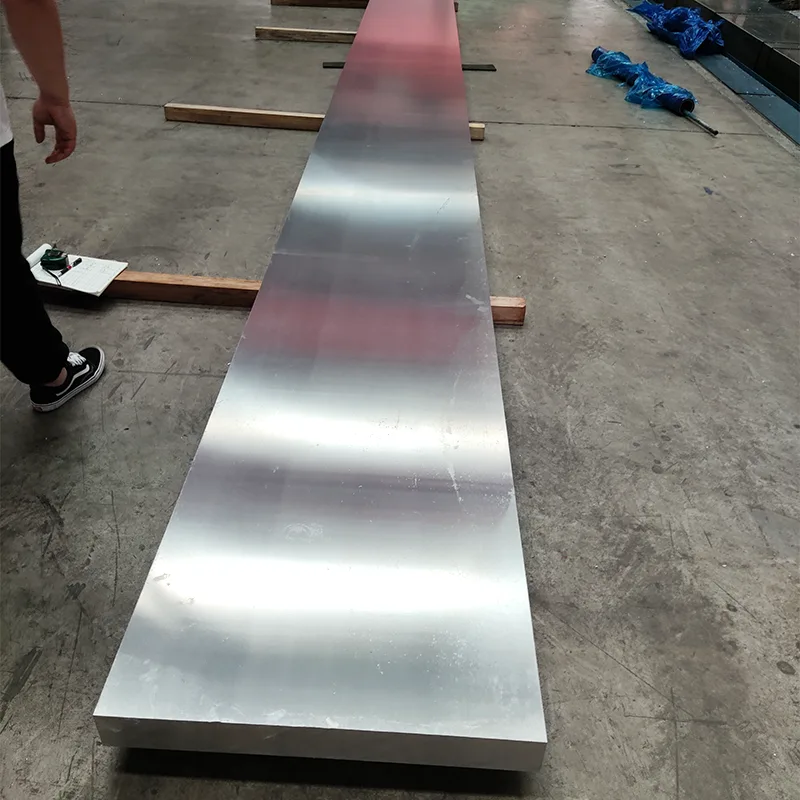

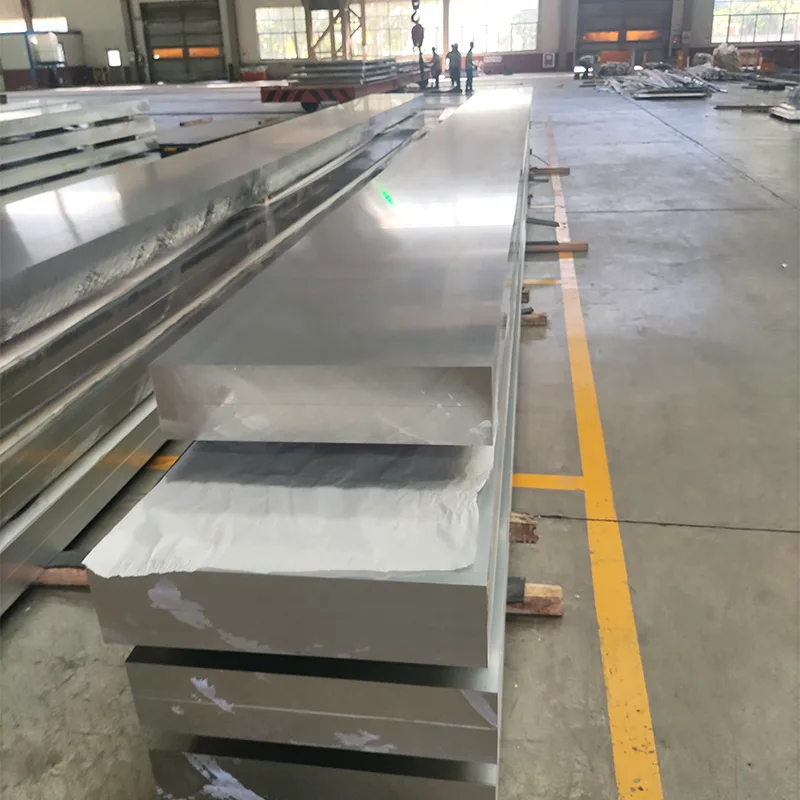

7075 aluminiumslegeringsplade

Kernevarmebehandlingerne for 7075 aluminiumslegeringsplade (luftfarts ultrahårdt aluminium) er T6, T73 og T651. Almindelige applikationer er koncentreret i højstyrke stress-scenarier såsom strukturelle komponenter til rumfart, præcisionsforme, mekaniske værktøjsarmaturer, lette autodele og avanceret sportsudstyr.

De mest almindeligt anvendte kernevarmebehandlinger er T6, T73 og T651.

Processer og parametre (producentens standardproces):

I. T6-tilstand (Standard høj styrke, mest almindeligt anvendt)

Opløsningsbehandling → Vandslukning → Kunstig aldring

Opløsningsbehandling

Temperatur: 475 ~ 500 ℃ (almindeligvis 480 ℃)

Holdning: Cirka 1 time pr. 25 mm tykkelse, ≥2 timer

Krav: Ensartet ovntemperatur ±3℃ for at forhindre overophedning

Slukning

Overførselstid: ≤15~30 sekunder

Medium: Stuetemperatur rent vand (20~40℃)

Kølehastighed: ≥200 ℃/min

Kunstig aldring

Temperatur: 120±5℃

Holdning: 24 timer

Egenskaber: Trækstyrke 550~590MPa, Flydespænding 490~530MPa

II. T73 / T74 tilstand (modstandsdygtig over for spændingskorrosion, der ofrer en lille mængde styrke)

Opløsningsbehandling + quenching → To-trins overældning

Første etape: 105～110℃ × 6～8t

Sekundær: 150～165℃ × 16～24t

Styrken er omkring 5-10 % lavere end T6, men modstandskorrosionsbestandigheden er væsentligt forbedret.

III. T651 / T652 tilstand (afspænding, velegnet til præcisionsbearbejdning)

Baseret på T6 tilføjes følgende:

T651: 1,5-3 % trækspændingsaflastning efter bratkøling

T652: Kompressionsspændingsaflastning efter bratkøling

Egenskaber: Lav restspænding, lille deformation under CNC-bearbejdning, god planhed

IV. O-tilstand (udglødet blød tilstand, brugt sjældent)

380～420℃ × 2～4t, ovnkøling

Lav styrke (trækstyrke ≈300MPa), bruges kun til meget dyb trækning/koldbøjning

Sammenligningstabel for forskellige varmebehandlingstilstande

Når du vælger 7075 aluminiumslegeringsplade, er de centrale overvejelser brugsmiljøet, forarbejdningsnøjagtighed og styrkekrav. Du kan ikke gå galt ved at vælge i henhold til følgende: Til tørre indendørs miljøer og dem, der søger den højeste styrke... 7075-T6 tilbyder den højeste styrke og bedste omkostningseffektivitet, velegnet til generelle forme, mekaniske strukturer og værktøjsarmaturer.

Til udendørs, fugtige, salttåge og havvandsætsende miljøer skal du vælge 7075-T73. Selvom dens styrke er lidt lavere, kan den prale af ekstrem stærk modstandsdygtighed over for spændingskorrosion og vil ikke revne selv efter lang tids brug.

Til præcis CNC-bearbejdning, flade plader i store størrelser og applikationer, hvor deformation under bearbejdning er et problem, er 7075-T651 det foretrukne valg. Forstrakt for at aflaste stress, opnår den høj planhed og praktisk talt ingen deformation efter bearbejdning, hvilket gør den til det første valg til præcisionsdele.

Til applikationer, der kræver minimal bøjning eller stempling, bør kun 7075-O udglødet tilstand vælges, men dette vil reducere styrken betydeligt.

Til tykkelsesvalg bruges T6/T651 generelt til tynde plader; til mellemtykke plader og formplader foretrækkes T651 forstrakte plader for at undgå deformation.
